服务器风扇方案:

方案简介:

在服务器、交换机、电源供应器、变频器、及太阳能板...等系统中，散热风扇(伺服风扇)扮演着极为关键的角色，对于系统稳定与效能表现具有深远影响。本方案采用 32 位 ASIC (MA853) 作为主控，搭载双核心 Cortex®-M0 与 MCD 马达控制模块，实现高效率的全弦波驱动控制。系统支持多点式转速控制，并内建多重保护机制，有效提升风扇运转的稳定性与安全性，满足各类高效散热应用的严苛需求。

方案特色:

 - 双核心Cortex®-M0、MCD马达控制，封装QFN32 (4x4x0.85mm))
 - 内建LDO 5V与N/N Gate Driver，可放入25mm圆形中空PC
 - One Hall (element or latch) 有感全弦波控制

 - 电压12V，PWM载波可达93.7KHz，转速可达50000 rpm

 - 透过软件可设置参数，并透过4线式(COM Port)烧写参

 - 可实行多点式转速控制，更加弹性

 - Open/Close loop控制、过/欠压点保护(可韧体/硬件)、过温保护(硬件) 、过流保护(硬件)

应用领域:

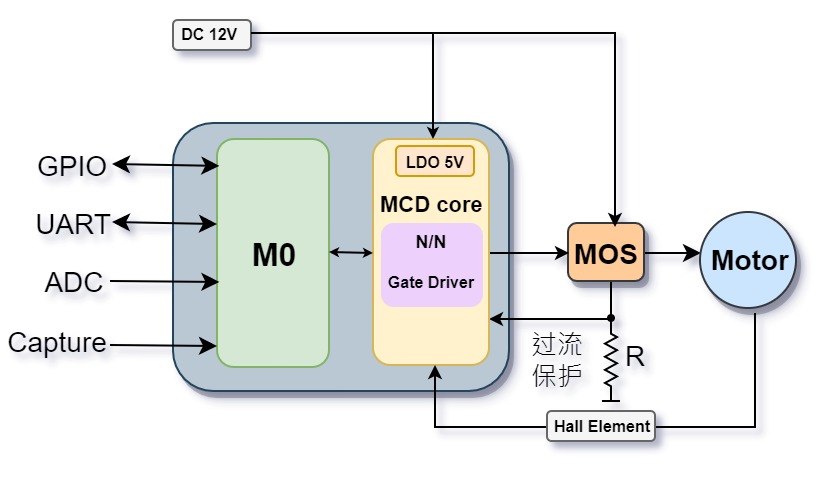

方框图:

相关产品:

BLDC ASIC Line: https://www.megawin.com.tw/zh-CN/products-sub/BLDC-ASIC-Line

MA853: https://www.megawin.com.tw/zh-CN/product/MA853

技术支持档案 : (请点击下载)

1. ReferenceDesign说明文件

2. 硬件档案

3. 元件列表 (BOM)
