暴力风扇方案:

方案简介:

此方案采用32位专用MCU(MDF101A)，透过高效的无感方波控制设计，转速最高可达13万转/分钟，可作为降温吹风 (吹干)、除尘/吸尘、除蚊虫、生火助燃...等功能，具有高性能、便携和高稳定性等优点。

方案特色:

 - 采用无感方波控制算法，支持最高13万转超高速运行
 - 内置过压、欠压、堵转、过流、过温、欠相等保护机制，确保设备安全运行
 - 通过PID调节和强制换向技术，提升方波控制的动态响应速度，确保极端转速下的稳定性

 - 支持多档风速调节，用户可根据需求灵活调整风机风速

应用领域:

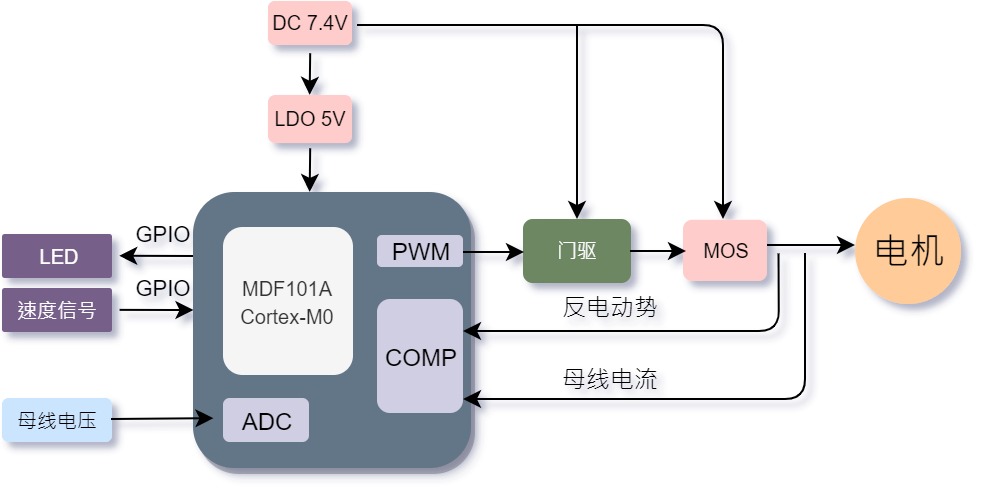

方框图:

相關產品:

BLDC ARM Cortex-M0 Line: https://www.megawin.com.tw/zh-CN/products-sub/BLDC-ARM-Cortex-M0-Line

MDF101A: https://www.megawin.com.tw/zh-CN/product/MDF101A

技术支持档案 : (请点击下载)

1. ReferenceDesign说明文件

2. 硬件档案
