高速风筒方案:

方案简介:

笙泉科技CGF082A高速风筒方案，支持10万~12万转高速马达。利用强劲的风将水气从头发带出，避免用高温

损伤发质。使用弦波(Sine-Wave)控制，相较于方波控制来说，更能降低马达的噪声与尖锐声。

此外高速风筒的双按键具有两文件风速、三档风温操控，也具备过电压 / 欠电压 / 堵转 / 过电流 / 过温度...等保护机制。

方案特色:

 - 内建600V N/N Gate-Driver
 - 内置硬件MDE(电机控制器)
 - 可减少代码量、节省海量存储器，减少运算压力

    * 支持空间向量PWM(SVPWM)、可程序设计死区、支持过流保护

    * 磁场定向控制(FOC)弦波方案、支持初始角度估算 (IAE)

    * 滑动模式转子位置估算 (SMO)

    * 估算角锁相环(PLL)

应用领域:

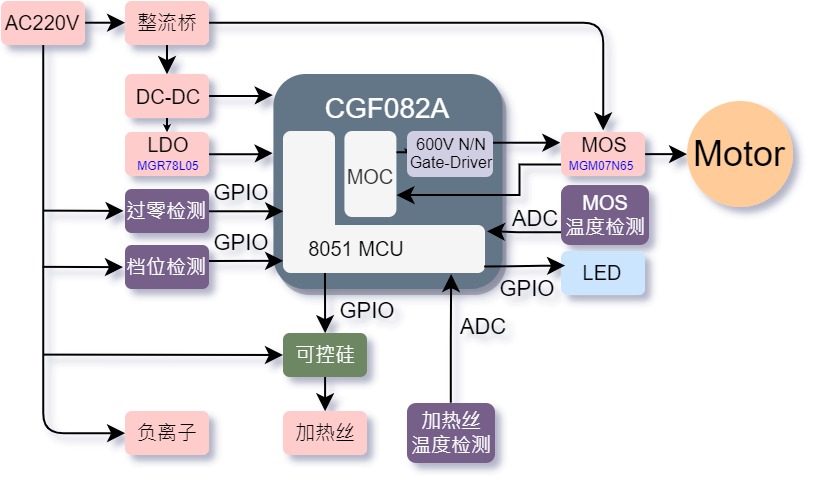

方框图:

相關產品:

BLDC Base Line: https://www.megawin.com.tw/zh-CN/products-sub/BLDC-Base-Line

CGF082A: https://www.megawin.com.tw/zh-CN/product/CGF082A

技术支持档案 : (请点击下载)

1. ReferenceDesign说明文件

2. 硬件档案

3. 固件档案

4. 元件列表 (BOM)
