伺服器風扇方案:

方案簡介:

在伺服器、交換機、電源供應器、變頻器、及太陽能板...等系統中，散熱風扇(伺服風扇)扮演著極為關鍵的角色，對於系統穩定與效能表現具有深遠影響。本方案採用 32 位元 ASIC (MA853)作為主控，搭載雙核心 Cortex®-M0 與 MCD 馬達控制模組，實現高效率的全弦波驅動控制。系統支援多點式轉速控制，並內建多重保護機制，有效提升風扇運轉的穩定性與安全性，滿足各類高效散熱應用的嚴苛需求。

方案特色:

 - 雙核心Cortex®-M0、MCD馬達控制，封裝QFN32 (4x4x0.85mm)
 - 內建LDO 5V與N/N Gate Driver，可放入25mm圓形中空PCB
 - One Hall (element or latch) 有感全弦波控制

 - 電壓12V，PWM載波可達93.7KHz，轉速可達50000 rpm

 - 透過軟體可設置參數，並透過4線式(COM Port)燒寫參數

 - 可實行多點式轉速控制，更加彈性
 - Open/Close loop控制、過/欠壓點保護(可韌體/硬體)、過溫保護(硬體) 、過流保護(硬體)

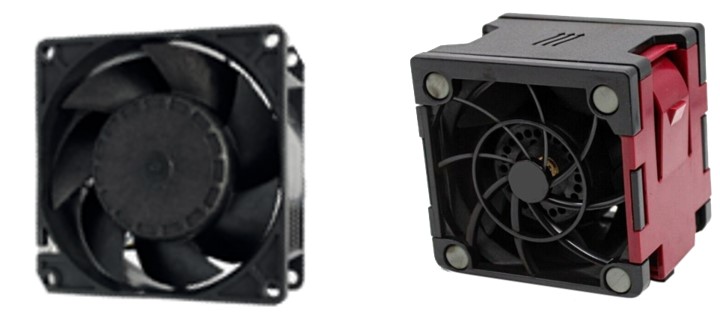

應用領域:

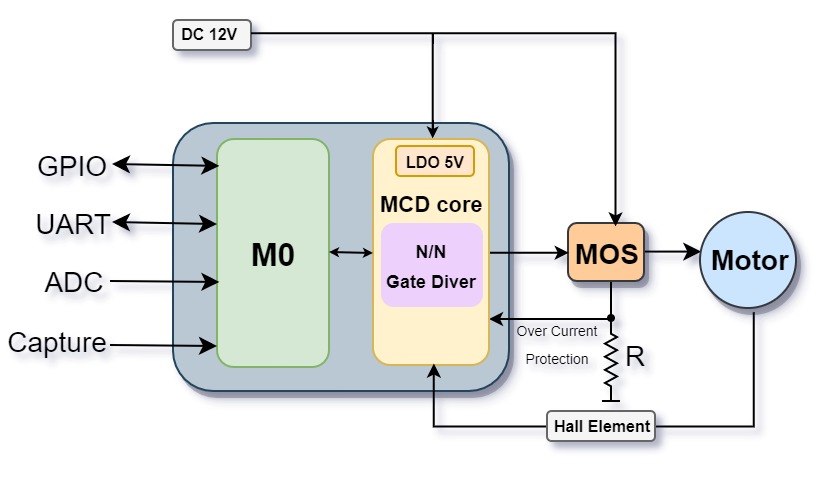

方框圖:

相關產品:

BLDC ASIC Line: https://www.megawin.com.tw/zh-TW/products-sub/BLDC-ASIC-Line

MA853: https://www.megawin.com.tw/zh-TW/product/MA853

技術支援檔案 : (請點擊下載)

1. ReferenceDesign說明文件

2. 硬體檔案

3. BOM List
