有感风扇方案:

方案简介:

笙泉的有感风扇方案采CGH021A作为主控MCU，它带霍尔组件，以内置硬件MDE方式来处理运算，内建40V P/N Gate-Driver，可应用于吸顶扇、立扇、空气清净机等风扇类。

方案特色:

 - 内建40V P/N Gate-Driver
 - 内建5V LDO
 - 内置硬件MDE(电机控制器)，可减少代码量、节省大量内存，减少运算压力

   * 支持空间矢量PWM (SVPWM)、可编程死区、支持过流保护
   * 支持三相/单相霍尔输入
   * 支持弦波和方波控制
 - 保护功能: 过、欠电压 / 堵转 / 过电流 / 过温度
 - 速度闭/开回路运转、限流运转

 - 切换档位控制风扇转速

应用领域:

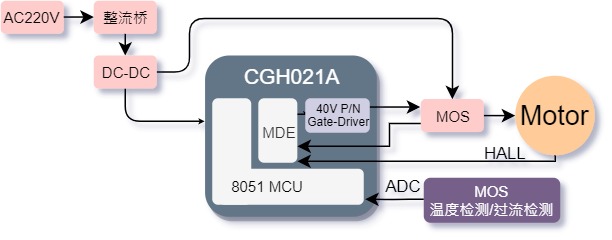

方框图:

相关产品:

BLDC Base Line: https://www.megawin.com.tw/zh-TW/products-sub/BLDC-Base-Line

CGF021A: https://www.megawin.com.tw/zh-CN/product/CGH021A

技术支持档案  : (请点击下载)

1. ReferenceDesign说明文件

2. 硬件档案

3. 固件档案

4. 元件列表 (BOM)
