什麼是Frame Error Detection？

Frame Error Detection(框架錯誤偵測)

UART在傳送資料時會先傳送一個起始位元(Low)，

然後傳送8bit的資料，再傳送一個結束位元(High)

波型如下

_OOOOOOOO‾‾

當SMOD0 ( PCON.6 ) 設為1 (Enable Frame Error Detection)，

而接收資料時會去check結束位元是否為High，

不是的話則會將FE設為1，另外，這個FE必須要由軟體設回0，

硬體不會自動將他清為0。

Lock、Scramble、MOVC Disable。

Lock:當LOCK設定後IC會鎖住讓其他Writer無法讀取，此時只能夠對這個IC做Whole Chip Erase。

Scramble:當SB設定後讀取IC內的資料時會經過特殊編碼，就算Writer可夠讀取IC內容也無法辨識。

MOVC Disable:當MOVCL設定後，使用者想要用MOVC來讀取程式區的程式碼時會讀到空的值，可防止其他人用MOVC來竊取程式碼。

PS:由於82系列的IC不能夠外掛程式記憶體，因此82系列沒有(也不需要)MOVC Disable的功能。

要使用外部記憶體時只要設定P35ALE or P41ALE就可以了，而ERAM設為0時代表超出1K後自動使用外部記憶體，設為1的話則是永遠使用外部記憶體，此外需注意的是ALE腳位跟標準的位置不同，MPC82G516的ALE是在P3.5或是P4.1的位置上

使用32MHz以上的Crystal時必須再並連一個3.3K左右的電阻才能夠起震，如圖：

要減少EMI可以從以下幾個地方做修改：
1. 如果沒有連接外部記憶體的話，可以關閉ALE輸出，要將ALE輸出關閉只要設定AUXR為0x01(Set A0 to 0)就可以了。

2. 使用半速的振盪器，並且Enable 6T。(此為Hardware Option需用Writer才可設定)

3. Enable OSCDN使振盪訊號設為平滑輸出。(此為Hardware Option需用Writer才可設定)

4. 參考下表及下圖在振盪器旁加上電阻。

X1		8MHz	12MHz	16MHz	20MHz	24MHz
C1,C2		47pF	47pF	47pF	47pF	47pF
R1
R2,R3	OSCDN=1	33~680Ω	33~560Ω	33~430Ω	33~360Ω	33~300Ω
R2,R3	OSCDN=0	33~560Ω	33~470Ω	33~300Ω	33~220Ω	33~150Ω

會的，如果輸入5V時V30會輸出3V可供使用，但由於輸出電流很小，因此並不建議拿來使用，且需注意的是必需要加一個0.1uF-0.33uF的電容到地。

可以，透過SCL跟SDA的介面來做控制，詳細電路及範例程式請參考sample code。

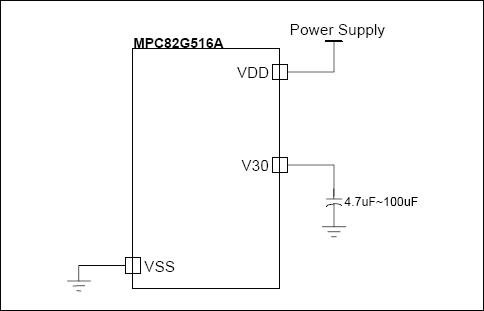

如果沒有使用外接記憶體的話，使用上跟傳統的51基本上是沒什麼差別的，但必須特別注意的是V30這根腳是連到IC內部核心電源，因此如果是用在5V的系統，則必須將V30這個腳接一個電容到地，如下圖所示：

PS:傳統的51這根pin是EA，通常會接到5V，但如果MPC82G516的V30接到5V會照成程式動作不正常，或甚至損壞IC。

可以的，但不是很建議這樣做，由於SPI的4個pin SS, MOSI, MISO, SCLK，其中SS是選擇Device用的，當SS為Low時代表選到該Device，因此如果您將SS直接接到Low就代表永遠選擇該Device，這個時後您必須確定其他 3 pin不會有資料進去，否則會有誤動作的危險。
