强强联手，共推MA853专用ASIC — 为高效散热而生

在服务器(Server)、交换机、电源供应器、变频器及太阳能板...等系统中，散热风扇扮演着极为关键的角色，对于系统稳定与效能表现具有深远影响。针对此类热门产品的散热需求，笙泉科技携手东芝电子(Toshiba)共同开发，近日正式推出新一代 BLDC ASIC — MA853。此款三相无刷马达控制ASIC，整合智能相位控制技术(InPAC)与闭环速度控制(Closed loop speed control)功能，可大幅提升驱动效率与转速稳定性。

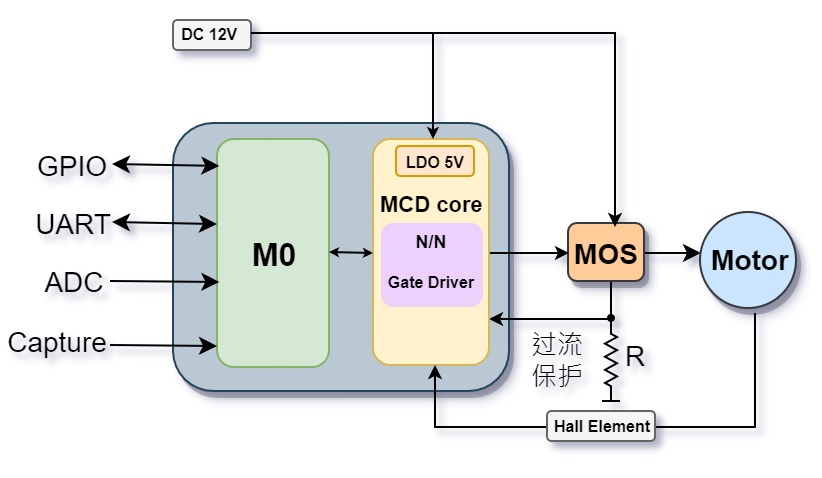

笙泉的服务器散热风扇方案系采用32位ASIC (MA853)作为主控，搭载双核心 Cortex®-M0与东芝电子(Toshiba)的MCD 马达控制模块，实现高效率的全弦波驱动控制。MA853内建高效能预驱动器(Gate Driver)，可灵活驱动多种外部 N-MOSFET 组件，具备高度整合性与弹性；且支持多点式转速控制，并内建多重保护机制，有效提升风扇运转的稳定性与安全性，满足各类高效散热应用的严苛需求。

InPAC：马达效能优化关键

InPAC 透过智能调整驱动电压与电流的相位，使两者完美同步，实现高效能驱动，进一步释放马达的最大有效功率。这项创新的硬件技术(InPAC)可在马达调校初期自动初始化，藉由自动侦负载变化并实时优化马达参数，大幅减少工程人员的调校工作，有效缩短开发时程，全面提升产品开发效率与稳定性。

智能调校，稳定驱动

传统的有感应马达通常需搭配三个霍尔传感器(Hall Latch)来侦测转子位置；而本方案的MA853 仅需一个霍尔组件(Hall Element)即可完成侦测，大幅简化硬件设计。此外，MA853 在调机阶段无需透过 Keil C修改程序，搭配专属 UI 界面即可轻松完成各项参数设定。该 UI 界面支持缓存器读写、参数设定储存与读取、差异比对等功能，让开发与调校过程更加直觉高效。

透过 UI 界面，用户可设定马达的过压保护与欠压保护，避免马达在高于或低于额定电压的情况下运转，确保系统稳定与安全。针对转速控制，MA853 支持多点 PWM 曲线斜率调整功能，可根据输入 duty 对应转换为输出 duty，实现马达转速的线性化控制，或依需求设定非线性输出。

闭环稳速，散热首选

MA853同时支持闭环速度控制技术，可在动态功率波动和负载变化的情况下，智慧调节并稳定马达转速。此功能对于如服务器风扇等关键应用，或其他对散热稳定性要求极高的场景而言，具备重要价值。

再者，当外部 PWM 输入为 0 时，若马达因外力带动而转动，一般马达控制器仍会输出 FG (Frequency Generator)方波讯号，可能导致上位控制系统误判马达正在运转。笙泉的MA853则具备更智能的设计：仅在 PWM 有输入 duty（且大于 UI 所设定的停止运转门槛值）或 PWM 处于高电位时，才会输出 FG 讯号。因而有效避免误判情况，确保系统侦测的准确性与稳定性。

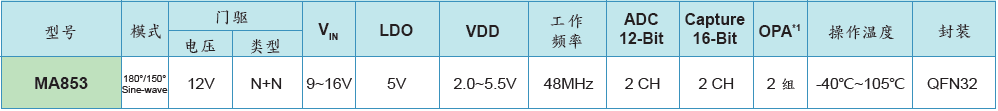

方案特性

智能相位控制(InPAC)、闭环速度控制技术

● 双核心Cortex®-M0、MCD马达控制，封装QFN32 (4x4x0.85mm)

● 内建LDO 5V与N/N Gate Driver，可放入25mm圆形中空PCB

● 仅需一件霍尔传感器(Hall element or latch) 有感全弦波控制

● 电压12V，PWM载波可达93.7KHz，转速可达50,000 rpm

● 透过软件可设置参数，并透过4线式(COM Port)烧写参数

● 可实行多点式转速控制，更加弹性

● Open/Close loop控制、过/欠压保护(可固件/硬件)、过温保护(硬件) 、过流保护(硬件)

应用领域

服务器冷却风扇、鼓风机冷却风扇、太阳能板/系统的散热风扇....等。
