笙泉重磅推出首款32位CAN+LCD MCU

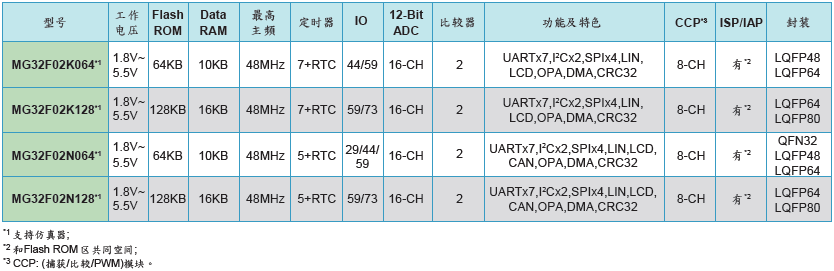

笙泉科技首款32位 CAN+LCD MCU (型号: MG32F02N系列)及32位 LCD MCU (型号: MG32F02K系列)，专为非车规CAN通讯与LCD显示仪表应用打造，兼具高效能与高整合，完美满足智能仪表市场等需求。

立即带您了解其核心功能、产品亮点、关键技术与相关应用，以抢占先机！

CAN应用

CAN (Controller Area Network，控制器局域网络)是一种多主机序列通讯协议，设计目的是让多个微控制器与设备之间无需透过中央主控计算机即可彼此通讯。其应用广泛，包括电扶梯控制、PLC自动化控制系统、电动辅助车辆、机器人通讯控制以及储能设备等。

CAN协议具备多项优点，例如：传输距离长、节点数量可弹性扩充、差动讯号设计具备优异的抗干扰能力，并支持讯息仲裁优先权与错误侦测等功能。这些特性使得 CAN 成为在恶劣环境下极为适用的通讯接口，广受各类工业与车用应用的青睐。

CAN主打应用：例如车用/工控/量测仪表、二轮车/三轮车、AGV自动车、储能系统与梯控...等。

LCD應用

LCD (Liquid Crystal Display)仪表显示应用广泛，工控领域常见于电表、水表等设备；车用市场则应用于汽车与机车的仪表板；小家电产品如电饭锅、刮胡刀等也常配备LCD显示；此外，在医疗设备中亦可见其应用。

市面上的显示技术依用途与成本不同，可分为彩色LCD(Color LCD)、单色LCD(Mono LCD)及 LED显示器等类型。以LCD为例，其面板通常包含 COM(共享电极) 与 SEG(段电极)。MCU可透过内建或外部的 LCD驱动器，利用占空比(Duty/COM)与偏压电压(Bias)，产生驱动LCD所需的仿真电压波形，以点亮对应的段或图案，实现依用户定义的画面显示。

CAN/LCD应用方案综合特色:

● 支持288多点LCD显示屏幕，COM/SEG可以任意互换控制，减少PCB Layout的负担
● 支持UART/CAN bootloader，可带电透过通讯接口更新程序代码，使设备无需拆换下刻录更新程序代码，大幅减少产线或产品上的复杂度
● 可符合手持仪表传感器应用，内含ADC与OPA、PGA可检测放大小讯号，ACMP可设置阈值，透过DMA快速搬移数据
● 支持宽电压1.8V ~ 5.5V与105°C工规温度，应用范围更为广泛

LCD C/R-type:

当使用内部 Charge Pump时，需透过设定脚位的 bias 电压来稳定驱动。CVT 脚建议接上 0.1μF 电容，而CCP 脚则使用 0.01μF 电容。

电源部分可选择使用内部 AVDD 或外部电源。Bias 电压的产生方式可透过内部电阻搭配外部电容，或改由外部电阻设定。此设计同时支持 C-type 与 R-type 两种 LCD 显示类型。

内部电阻(R)可切换为 Low Drive 或 High Drive 模式，总阻值分别约为 6MΩ 与 290KΩ，主要影响 LCD 的驱动电流与亮度表现。若需进一步调整亮度，也可透过外部电阻来实现。
