液面侦测器方案:

方案简介:

- 超声波传感器，透过凝胶黏着于容器底部

- 凝胶会让接触面更密合，因传感器与容器皆为硬材质而凝胶材质也重要，关乎于传导超声波的频率与回波
- 工作原理：超声波打出固定频率的pules(如1MHz)透过水的介质传达到水面，反波回到传感器接收利用时间差算法，算出水面高度

方案特色:

 - 自动检测水位，缺水时产品自动停止工作，可保护机器干烧

 - 非接触式液面测量，不受液体酸碱影响，也不受透光性影响

 - 本方案可侦测范围可1~7公分

 - 最短10mS侦测一次回波，适合做短距离的侦测

 - MCU内含放大电路(OPA & PGA)，及判断高低水位高度(CMP)减少周围电路

应用领域:

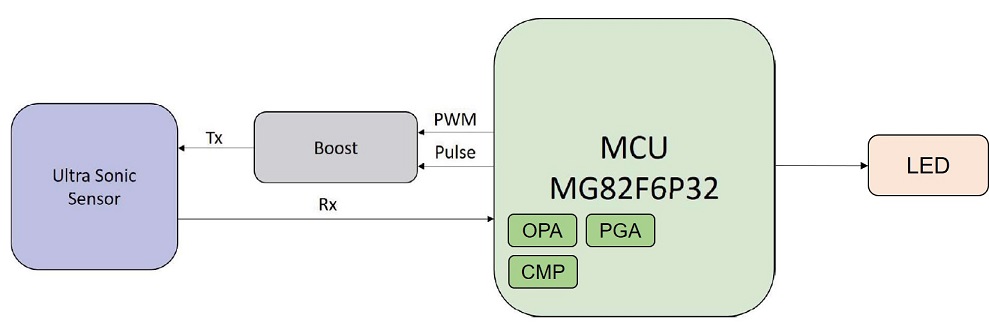

方框图:
