热敏打印机方案:

方案简介:

本热敏打印机方案是基于笙泉科技MCU (MG32F104系列)的设计, MCU通过UART、USB接口接收命令，将点阵数据通过SPI接口发送到打印头，完成数据转换，同时通过ADC检测打印头温度，控制步进电机精确滚纸操作、按键等操作。外置LED状态指示灯，外扩SPI Flash用于存储字库。

特色:

 - 打印纸张宽度最大72mm
 - 支持USB通讯与供电
 - 字库储存数据量大
 - 高速运算于打印数据

应用领域:

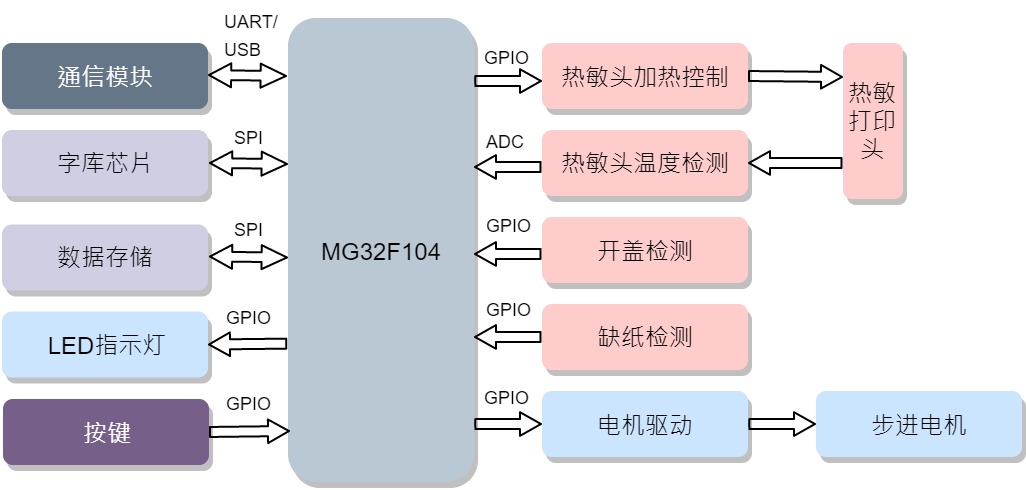

方框图:

相关产品:

ARM Cortex-M3 Base Line: https://www.megawin.com.tw/zh-CN/products-sub/M3-Base-Line

MG32F104RCT6: https://www.megawin.com.tw/zh-CN/product/MG32F104RCT6

热敏打印机演示板_ARM Cortex-M3:

何种性能的芯片能满足"热敏打印机"应用？

技术支持档案  : (请点击下载)

1. ReferenceDesign说明文件

2. 硬件档案

3. 固件档案

4. 元件列表 (BOM)
