32位BLDC EVB: MDF系列
✅FOC 控制
✅方波控制
✅有感 / 無感控制
✅馬達快速驗證與調試
整合主控、驅動、電源管理、感測器介面與調試功能，整體設計緊湊，非常適合：
🔹馬達控制演算法開發
🔹驅動電路驗證
🔹產品原型開發
🔹教學與技術展示

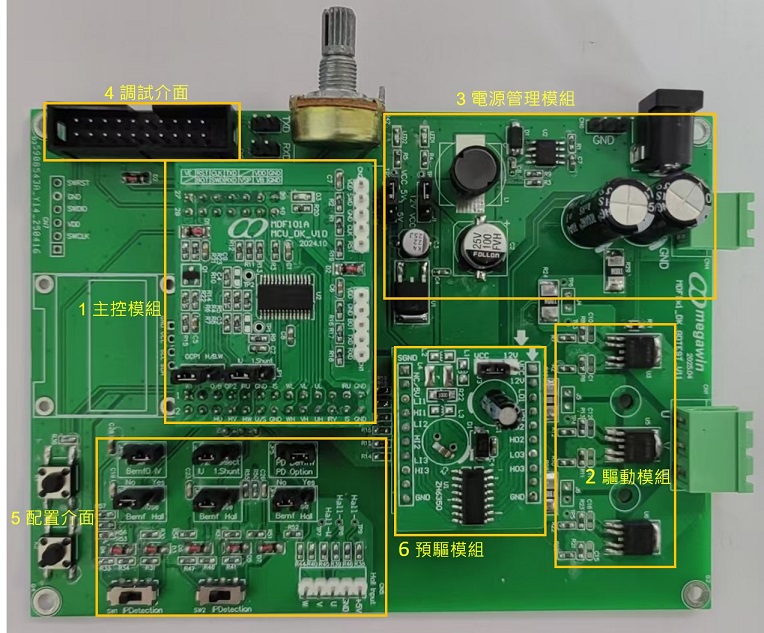

(*上圖為P/N MOSFET驅動架構的EVB，另有N/N MOSFET驅動架構的EVB)
1. 主控模块: 系統的核心控制單元，負責：
*接收控制指令
*處理感測器訊號
*產生PWM波形
*控制馬達轉速與方向
周邊搭配電阻、電容與晶振等元件，提供穩定頻率、濾波與重定功能，確保系統穩定可靠。
2. 驅動模組
內建3個P/N MOSFET驅動架構，可有效放大PWM訊號，驅動BLDC三相繞組。
同時整合：
*電流檢測電阻
*霍爾感測器介面
*過流保護機制
可輕鬆實現閉環控制與安全保護功能。
(*另有N/N MOSFET驅動架構的EVB)
由穩壓器、電解電容與濾波電路構成，提供穩定的12V、5V電源，確保系統在不同負載下依然穩定運行。
4. 調試介面
支援J-Link或笙泉的M-Link，可直接進行程式下載、模擬與除錯，大幅提升開發效率。
5. 配置介面
提供撥碼開關、功能按鍵、排針介面，方便使用者切換工作模式、調整參數、執行測試或連接外部霍爾感測器。
6. 預驅模組
作為訊號調理與保護用途，搭配電感、電容與二極體形成濾波與保護電路，提升系統穩定性與抗干擾能力。
三、出廠即測試，上電即可運作
每一片MDF101A EVB出廠前皆完成完整驗證，包括：
✔各功能模組測試
✔實際帶載馬達測試
✔自檢與自測程式燒錄
使用者上電即可直接運行。
針對較少接觸馬達調試的客戶，笙泉科技更提供專業FAE技術支援與教學服務，協助快速上手與項目導入。
四、MDF101A EVB 已成功導入應用
目前已協助客戶成功應用于：✅風扇/空調
✅水泵
✅電動工具
✅暴力風扇/高速風筒
✅剪草機
五、結語
MDF101A EVB 不只是開發板，更是一套完整的BLDC開發解決方案。從硬體平臺、控制方案到技術支持，笙泉科技與公司FAE團隊將成為您馬達項目開發最強後盾！
📩歡迎聯繫我們，瞭解更多應用方案與技術支援！
*另可流覽笙泉科技官網的BLDC產品頁面:
BLDC ARM Cortex-M0 Line (MDF系列) : https://www.megawin.com.tw/zh-TW/products-sub/BLDC-ARM-Cortex-M0-Line
也歡迎聯繫我們的代理商，或洽詢笙泉科技銷售代表(sales@megawin.com.tw)。
