32位BLDC EVB: MDF系列
✅FOC 控制
✅方波控制
✅有感 / 无感控制
✅马达快速验证与调试
整合主控、驱动、电源管理、传感器接口与调试功能，整体设计紧凑，非常适合：
🔹马达控制算法开发
🔹驱动电路验证
🔹产品原型开发
🔹教学与技术展示

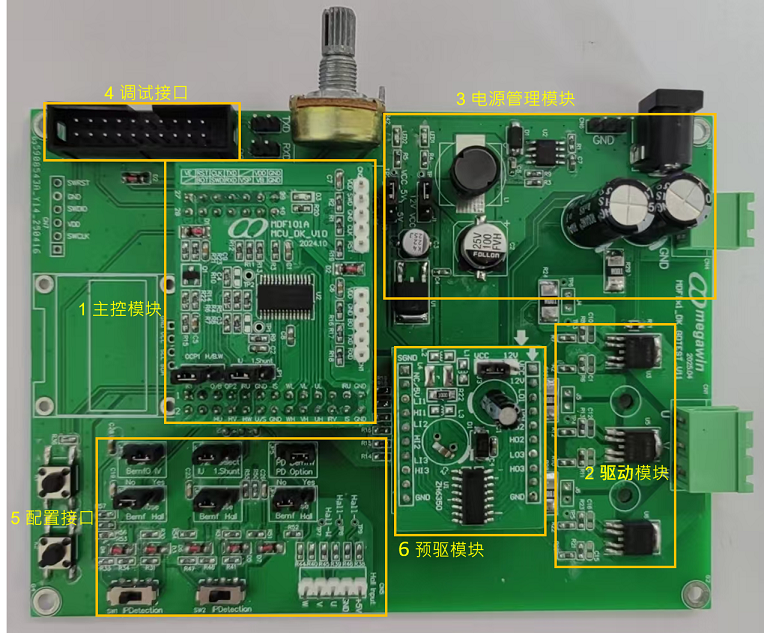

(*上图为P/N MOSFET驱动架构的EVB，另有N/N MOSFET驱动架构的EVB)
1. 主控模块: 系统的核心控制单元，负责：
*接收控制指令
*处理传感器讯号
*产生PWM波形
*控制马达转速与方向
周边搭配电阻、电容与晶振等组件，提供稳定频率、滤波与复位功能，确保系统稳定可靠。
2. 驱动模块
内建3个P/N MOSFET驱动架构，可有效放大PWM讯号，驱动BLDC三相绕组。
同时整合：
*电流检测电阻
*霍尔传感器界面
*过流保护机制
可轻松实现闭环控制与安全保护功能。
(*另有N/N MOSFET驱动架构的EVB)
3. 电源管理模块
由稳压器、电解电容与滤波电路构成，提供稳定的12V、5V电源，确保系统在不同负载下依然稳定运行。
4. 调试接口
支援J-Link或笙泉的M-Link，可直接进行程序下载、仿真与除错，大幅提升开发效率。
5. 配置接口
提供拨码开关、功能按键、排针界面，方便用户切换工作模式、调整参数、执行测试或连接外部霍尔传感器。
6. 预驱模块
作为讯号调理与保护用途，搭配电感、电容与二极管形成滤波与保护电路，提升系统稳定性与抗干扰能力。
三、出厂即测试，上电即可运作
每一片MDF101A EVB出厂前皆完成完整验证，包括：
✔各功能模块测试
✔实际带载马达测试
✔自检与自测程序刻录
使用者上电即可直接运行。
四、MDF101A EVB 已成功导入应用
✅风扇/空调✅水泵
✅电动工具
✅暴力风扇/高速风筒
✅剪草机
笙泉科技皆提供完整软硬件参考数据，客户可透过「MDF101A EVB + 对应马达」快速完成产品验证与开发，大幅缩短开发时程。
五、结语
MDF101A EVB 不只是开发板，更是一套完整的BLDC开发解决方案。从硬件平台、控制方案到技术支持，笙泉科技与公司FAE团队将成为您马达项目开发最强后盾！
📩欢迎联系我们，了解更多应用方案与技术支持！
*另可流覽笙泉科技官網的BLDC產品頁面:
BLDC ARM Cortex-M0 Line (MDF系列) : https://www.megawin.com.tw/zh-CN/products-sub/BLDC-ARM-Cortex-M0-Line
也欢迎联系我们的代理商，或洽询笙泉科技销售代表(sales@megawin.com.tw)。
