高效散热的核心：EC风扇电控应用

EC风扇(Electronically Commutated Fan) 是散热风扇的一种，它采用高效率无刷直流马达(BLDC)，具备更佳节能性、精准无段调速、低噪音与长寿命等优势，整体性能大幅提升。并支持 AC 电源输入、部份进阶款具转速监控与故障警报等智能功能，或可搭配 IP 等级防护，适用多种严苛环境。

EC风扇常见应用领域包含：
•工业应用：工业机械、冷冻物流。
•医疗设备：冷冻冷藏设备、实验室设备。
•HVAC 系统：空调、通风、暖气设备。
•其他：储能系统、充电站、电动巴士、服务器机柜散热…等。

笙泉科技因应上述广泛需求，推出专为 EC风扇设计的MDF151A 电控芯片，协助客户快速打造具竞争力的终端产品。

MDF151A芯片关键特色:

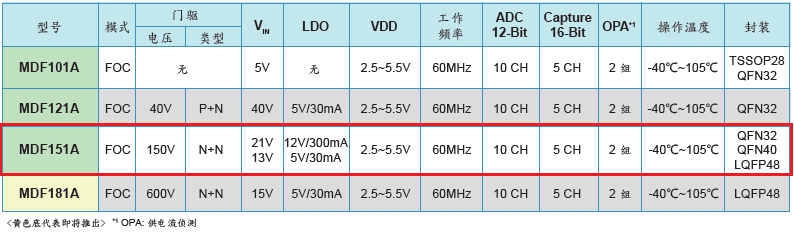

MDF151A提供一套低成本、小体积的 BLDC 马达控制 MCU 解决方案，内建高速Arm® Cortex®-M0 32 位微控制器，最高运作频率可达60 MHz。芯片内含32KB 高速 Flash 与4KB SRAM，搭配最多26 个 GPIO (其中 20 个可输出、6 个作为内部预驱控制)，能满足多样化系统配置需求。

此外，MDF151A 亦整合多项适用于无刷马达控制的周边：

• 1 个 12-bit / 1MSPS ADC，支持软件 FOC 控制
• 2 个模拟比较器(COMP)

• 2 个运算放大器(OPAMP)

• 1 个 32 位通用定时器

• 3 个 16 位基本定时器

• 1 个 16 位高级定时器

• 1 组 USART 接口(支持 UART / SPI 通讯)

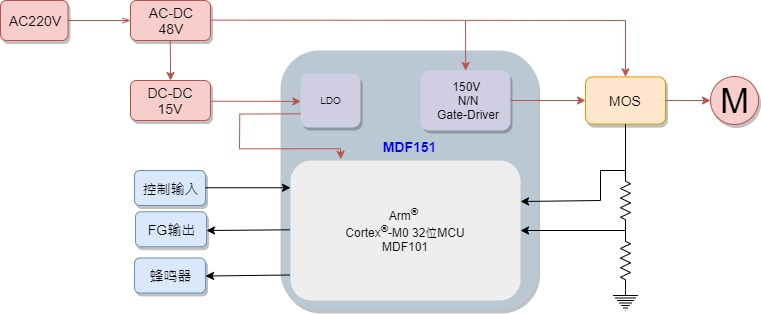

应用框图：
