高效散熱的核心：EC風扇電控應用

EC風扇(Electronically Commutated Fan) 是散熱風扇的一種，它採用高效率無刷直流馬達(BLDC)，具備更佳節能性、精准無段調速、低噪音與長壽命等優勢，整體性能大幅提升。並支援 AC 電源輸入、部份進階款具轉速監控與故障警報等智慧功能，或可搭配 IP 等級防護，適用多種嚴苛環境。

EC風扇常見應用領域包含：
•工業應用：工業機械、冷凍物流。
•醫療設備：冷凍冷藏設備、實驗室設備。
•HVAC 系統：空調、通風、暖氣設備。
•其他：儲能系統、充電站、電動巴士、伺服器機櫃散熱…等。

笙泉科技因應上述廣泛需求，推出專為 EC風扇設計的MDF151A 電控晶片，協助客戶快速打造具競爭力的終端產品。

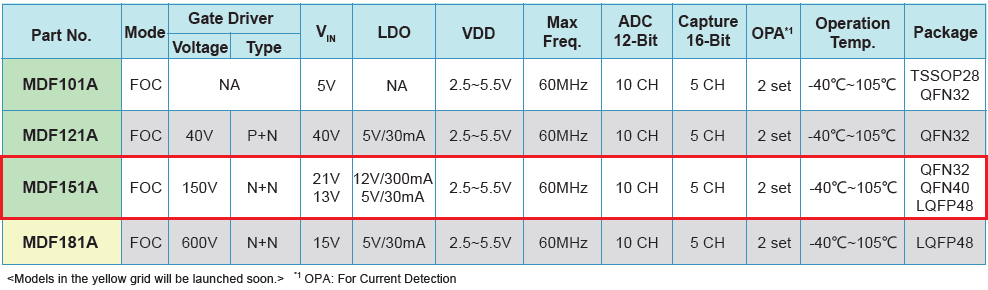

MDF151A晶片關鍵特色:
MDF151A提供一套低成本、小體積的 BLDC 馬達控制 MCU 解決方案，內建高速Arm® Cortex®-M0 32 位微控制器，最高運作頻率可達60 MHz。晶片內含32KB 高速 Flash 與4KB SRAM，搭配最多26 個 GPIO (其中 20 個可輸出、6 個作為內部預驅控制)，能滿足多樣化系統組態需求。

此外，MDF151A 亦整合多項適用於無刷馬達控制的周邊：

• 1 個 12-bit / 1MSPS ADC，支援軟體 FOC 控制

• 2 個模擬比較器(COMP)

• 2 個運算放大器(OPAMP)

• 1 個 32 位通用計時器

• 3 個 16 位基本計時器

• 1 個 16 位高級計時器

• 1 組 USART 介面(支援 UART / SPI 通訊

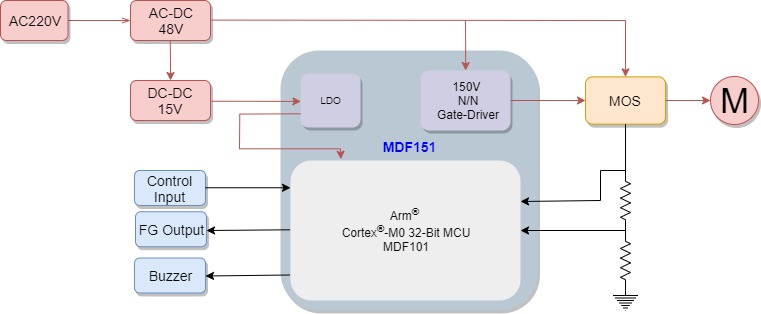

應用框圖:
