衡器方案:

方案简介:

此方案的主控采用 32位MCU (MG32F02V032)搭配24位高精度ADC(MAD2402)，透过压力传感器将物体的重量转换为电信号，经由MCU进行处理后，在显示屏幕上呈现重量数据。本方案提供准确和可靠的重量测量，适合家用秤重或商用/工业量测应用。

方案特色:

M0 (MG32F02V032)特色:
 - 低功耗(1.25μA@休眠模式)

 - 支持硬件ARGB串行总线，带4个信道，可更快速控制至少100个ARGB LED

 - 12位SAR ADC，转换率高达1Msps，实现精准检测
 - 工业级工作温度：-40℃ ~ +105℃

ADC (MAD2402)特色:

 - ADC分辨率24位，一组差分输入

 - 用于ADC数据输出的双线串行端口

 - 默认模式:

    *通过 PD_SCK 时钟数可选择 10SPS 或 40SPS输出数据速率
    *低噪声 PGA 增益为 128
 - ADC 命令模式:
    *可编程输出速率从 10SPS 到 1280 SPS
    *可编程增益为 1、2、4、8、16、32、64、128

应用领域:

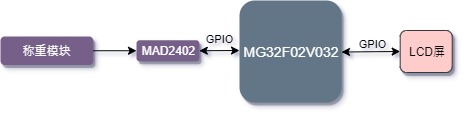

方框图:

相关产品:

ARM Cortex-M0 Value Line (MG32F02V Series): https://www.megawin.com.tw/zh-CN/products-sub/M0-Value-Line

Delta-Sigma ADC: https://www.megawin.com.tw/zh-CN/products-sub/Delta-Sigma-ADC

技术支持档案  : (请点击下载)

1. ReferenceDesign说明文件

2. 硬件档案

3. 固件档案

4. 元件列表 (BOM)
