雙核架構驅動，高效加速電機控制開發落地

一、CGH系列產品定位與價值
在電機控制研發過程中，一款高相容性、穩定可靠的評估板(EVB)，是縮短開發週期、降低調試成本的關鍵工具。EVB作為晶片驗證的重要平臺，可將核心信號高效精准引出至標準介面，使工程師能夠快速完成性能驗證、控制演算法調試與系統聯調，避免從零搭建測試環境的複雜流程，從而顯著提升整體研發效率。

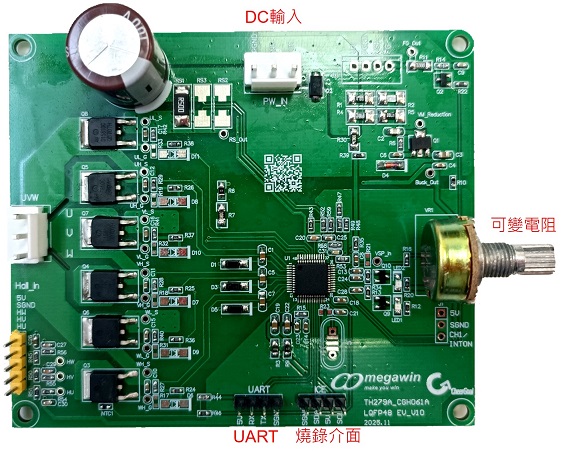

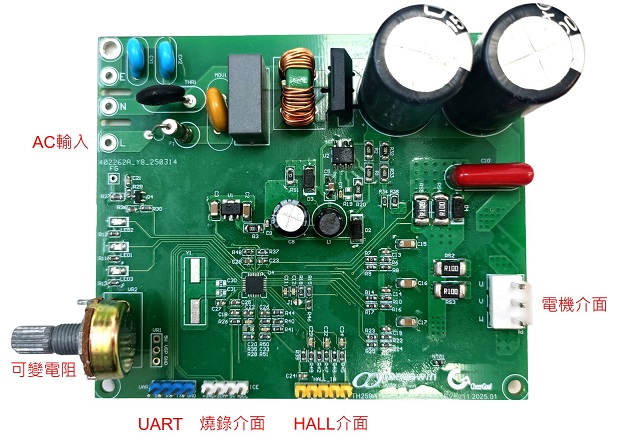

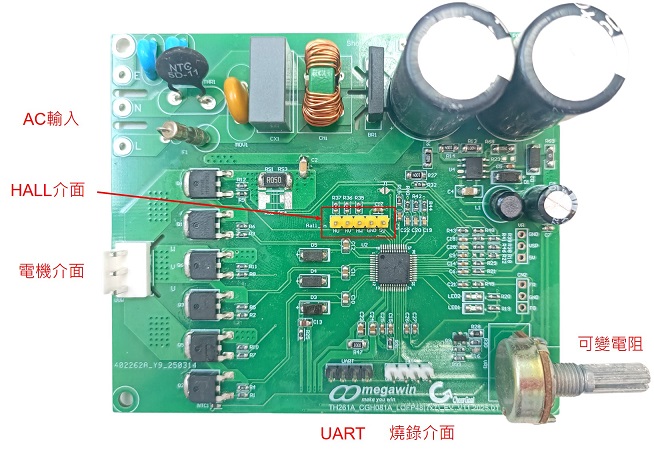

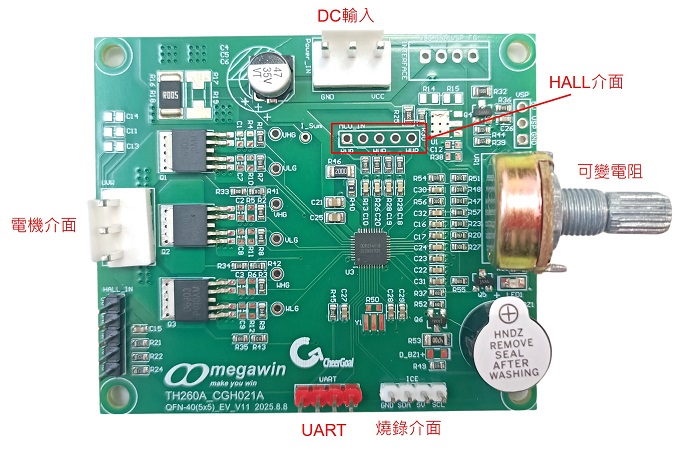

本次介紹的CGH系列BLDC電機控制EVB評估板，專為有感(Hall-based)電機控制應用打造，覆蓋以下四大核心型號：CGH001A、CGH021A、CGH061A、CGH081A。該系列產品針對不同功率等級與應用場景進行差異化設計，可有效解決開發過程中的適配性、調試複雜度與系統穩定性問題，加速專案落地。

二、核心架構與性能亮點

CGH系列採用雙核協同架構，將通用控制與專用電機驅動進行硬體級整合：
👉8051 MCU + 電機驅動引擎(MDE, Motor Driving Engine)，此架構在保證開發門檻低的同時，實現對電機控制性能的優化。

1. 8051 MCU模組
定位：MCU主要負責系統控制、通信與基礎資料處理，而非高性能電機演算法核心運算。
1) 內置1T 8051內核，相容MCS®-51架構，工作電壓範圍4.5V–5.5V，成熟穩定、易於開發
2) 集成：8KB Flash、256B IRAM + XRAM
支持：13個中斷源 / 4級優先順序，滿足即時控制需求
3) 周邊資源：
• 8通道10-bit ADC
• 全雙工UART
• 硬體乘除法器

2.電機驅動引擎(MDE)模組

定位：MDE承擔即時電機控制關鍵路徑(PWM生成、換相邏輯)，顯著降低MCU負載。

1) 支持：

• SVPWM (空間向量PWM)

• 相容正弦波 / 方波驅動模式

2) 位置檢測：

• 支援Hall Latch輸入

• 提供轉速與位置檢測能力

3) 控制能力：

• 支持可程式設計相位/角度控制 (完美適配對控制精度有明確要求的應用場景)

4) 雙重保護機制： 同時支援數位/類比過流保護(OCP)

三、系列型號與硬體差異
