ADC簡述

類比數位轉換器ADC (Analog-to-digital Converter) 主要有幾種類型，包括快閃記憶體型、逐次逼近型(SAR)、Delta-Sigma、流水線型 (Pipelined)和雙斜率型 (Dual-slope)…等。這當中SAR ADC是屬於高速且相較低解析度，Delta-Sigma ADC (也稱為ΔΣ ADC)則是低速但高解析度。高精度的ADC可測量微弱電壓(mV)變化量，在很多應用場景中皆可使用，如衡器(電子秤)、感測器、醫療量測儀器等。

笙泉科技因應上述應用的需求，推出首款高精度ADC (MAD2402)，主打消費型電橋量測應用，差分輸入1組通道，ENOB 可高達20-Bit，內置可程式設計放大PGA最高128倍，輸出速度最高1280 sps，工作寬電壓2.5V~5.5V，封裝SOP8/DIP8。

ΔΣ ADC (MAD2402)主要特色

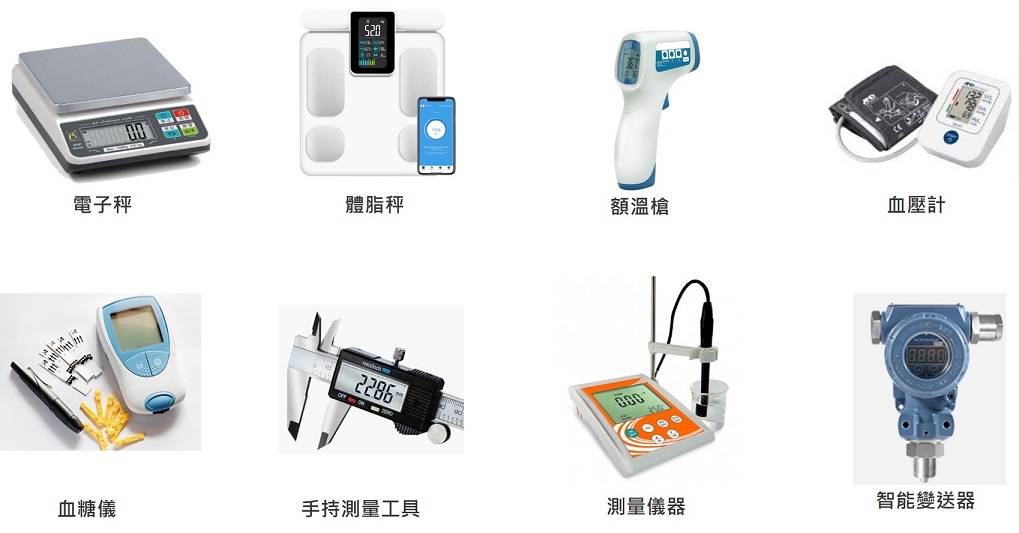

MAD2402是一個類比IC，需要透過雙線序列埠(Serial Interface, SIF)與MCU通訊，預設模式可選為10 sps或40 sps輸出資料速率，PGA 增益為 128；可透過ADC 命令模式，輸出速率可程式設計從 10 sps 到 1280 sps，PGA 增益也可程式設計為1、2、…64、128 (2的N次方)，大幅增加應用上的彈性使用，主打應用如電子秤、血壓血糖儀、手持測量工具、感測器測量儀器、智慧變送器等。

電子秤方案:
此方案的主控採用 32位MCU (MG32F02V032)搭配24位高精度ADC(MAD2402)，透過壓力感測器將物體的重量轉換為電信號，經由MCU進行處理後，在顯示幕幕上呈現重量資料。本方案提供準確和可靠的重量測量，適合家用秤重或商用/工業量測應用。
*主控亦可採用其他MCU: 8位(如MG82F6D17)或32位M0(如MG32F04).

笙泉科技也為電子秤應用方案提供完整的技術支援資源，包括應用線路SCH/PCB、應用程式Sample code、彙整方案說明文件，也為MAD2402製作一份應用筆記，完善說明ENOB/NFB的測量環境與結果，供使用者參考應用。

若對電子秤方案有興趣或需進一步資訊，可流覽笙泉科技官網:
https://www.megawin.com.tw/zh-TW/application/E-Scale

ΔΣ ADC (MAD2402)產品頁面:

https://www.megawin.com.tw/zh-TW/products-sub/Delta-Sigma-ADC
https://www.megawin.com.tw/zh-TW/product/MAD2402

也歡迎聯繫我們的代理商，或洽詢笙泉科技銷售代表(sales@megawin.com.tw)。
